在移动通信技术日新月异的今天，我们常常为5G乃至未来6G网络带来的高速率与低时延感到惊叹，却很少关注到这些通信技术背后的物理承载者——那些隐藏在移动终端内部的射频前端模组。

如果对一块最新的L-PAMiD射频前端模组封装进行切片观察，你会发现其中集成了许多元器件。为了兼容全球超过50个频段，射频设计师不得不在有限的模组封装尺寸内，放入功率放大器（PA）、低噪声放大器（LNA）、滤波器（Filter）及开关（Switch）等数十颗异质元器件。这样的高集成度虽然助力终端设备实现轻薄化，却也带来一个棘手的物理难题：电磁干扰（EMI）。

直击挑战：高密射频封装的难题

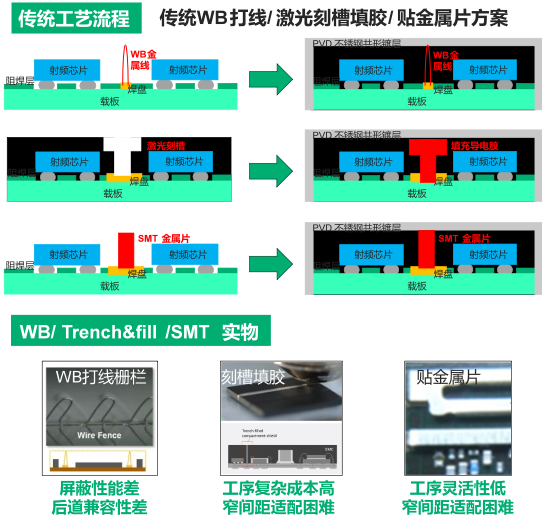

在高密集成的狭小射频模组内，高功率发射信号与微弱接收信号往往距离很近。如果缺乏有效的电磁隔离手段，信号间的近场耦合与串扰将引发通话断续、数据吞吐量断崖式下跌，甚至导致系统瘫痪。长期以来，行业依赖金属屏蔽罩（Metal Can）、引线键合（Wire Bond）或激光刻槽填胶（Laser Trenching & Filling）等方法来构建屏蔽结构。然而，随着通信频率向毫米波迈进以及封装密度不断提高，这些传统方法在应对新一代高密封装时已逐渐显现出其局限性。

• 金属屏蔽罩：虽然结构强度高，但其体积较大，占用了宝贵的模组空间，且每次屏蔽结构设计变更都需要重新开模，伴随高昂的加工成本与漫长的周期；

• 引线键合：方式较为灵活，但由金属线构成的“栅栏式”屏蔽结构存在间隙，对于波长极短的高频信号，仍可能出现明显的泄漏问题；同时细软的金属线在后续塑封过程中也容易发生倒塌或短路；

• 激光刻槽：虽然屏蔽性能较好，但其工艺步骤较为繁琐、占用面积相对较大，并对周边芯片可能存在热损伤风险，因此难以成为高集成度射频前端模组量产的最优解。

面对物理约束与成本压力的双重考验，电子制造行业迫切需要一种能在射频模组内部灵活构建微屏蔽阵列的全新技术。

维度创新：微纳墨水直写带来新变化

在这样的产业需求驱动下，电子增材制造（AME）逐步进入封装工程师的视野。「西湖未来智造」作为电子增材制造领域的先行者，提出了一种全新的工程解法：利用微纳墨水直写技术（Direct Ink Writing, DIW）直接在元器件之间打印具有高粘度、高触变性的导电浆料，构筑出阵列化的微屏蔽“墙”。

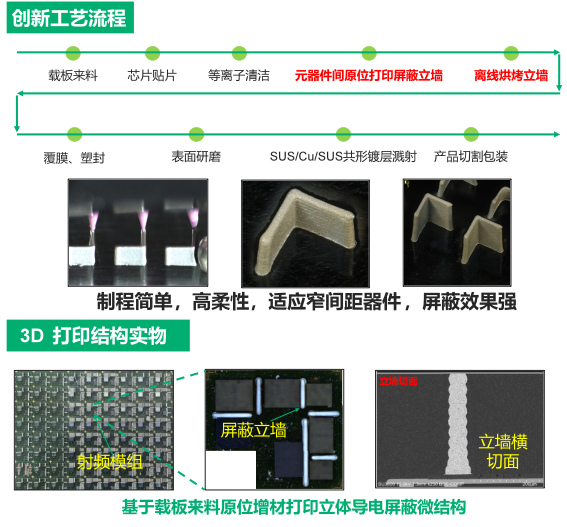

不同于其他基于功能材料墨水的增材制造方式，微纳墨水直写技术依托高固含材料的流变学特性实现高精度成型。通过使用高粘度、剪切变稀的特殊浆料，墨水在挤出瞬间即可“定型”，从而实现复杂三维结构的高精度打印。通过层层堆叠打印，可构建出高宽比超过3:1的立体导电结构。「西湖未来智造」通过自研的精密微喷嘴，可在仅200 µm的狭窄间隙中，精准打印出致密的微屏蔽墙。微屏蔽墙不仅节省封装空间，结构设计灵活，其屏蔽效果也优于带有空气间隙的引线栅栏，从而为高集成度、窄间距元器件之间提供有效的电磁隔离。

走向量产：高精装备助力产业化

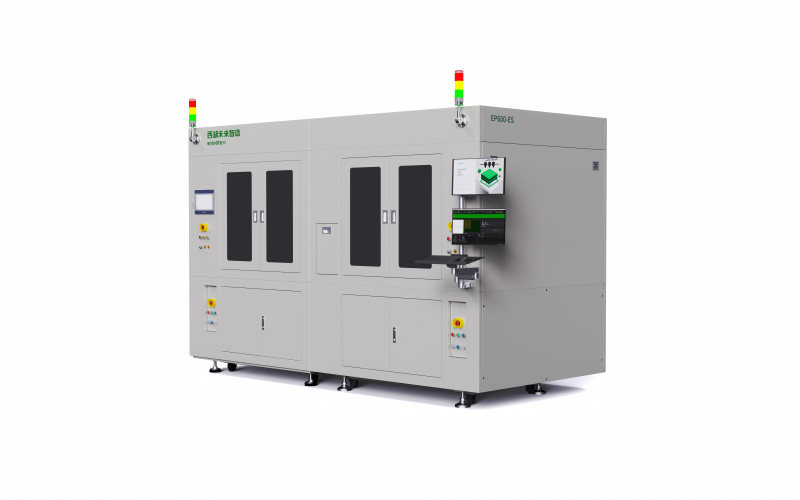

当然，将实验室中的3D打印技术导入产业化生产并非易事，需要应对“精度”、“效率”与“良率”等多方面的要求。「西湖未来智造」研发的微纳墨水直写金属3D结构打印设备（EP600-ES）正是为量产而设计，通过多项底层创新，历时三年实现产业化导入。

针对封装载板普遍存在的翘曲变形现象，该设备并未采用理想化的平面打印逻辑，而是创新引入了动态高度扫描与补偿技术。在打印开始前，设备会通过高分辨率传感器对基板进行快速全景扫描，获取表面高低起伏数据，随后控制打印头在运动过程中实时跟随基板起伏进行打印高度补偿。这种随形打印能力，确保了即使在起伏不平的基板上，微屏蔽结构也能准确落入元器件之间的狭窄间隙中。

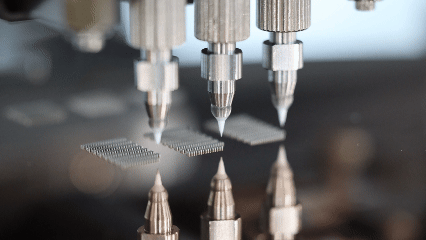

3D打印技术常被认为效率不高，难以匹配量产产线的节奏。为了提升作业效率，EP600-ES设备创新采用了阵列化并行打印架构。通过集成多个独立控制的微纳墨水直写打印阀体，设备可同时对多个模组进行并行加工，这种并行处理方式使产能得到显著提升，让电子增材制造更好地适应量产的经济性要求。

更关键的是，传统的3D打印多为“开环”过程，一旦环境温度变化引起材料状态波动，设备往往难以监测，导致产品良率受到影响。为了实现工艺过程的闭环控制，EP600-ES设备创新开发了基于机器视觉的过程闭环控制系统。它能实时监控打印特征尺寸并实现自适应工艺参数调控，将制造过程从依赖人工经验的调试，转向可量化、可预测的工艺制程，为大规模生产中的良率提供了有力支持。

除了设备与工艺的创新，材料也是本解决方案的重要基础。与EP600-ES设备配套的打印材料为「西湖未来智造」自研的高粘度、高触变导电浆料，其主要由微纳米导电颗粒和有机树脂混合构成，可在较低的固化温度下（≤200℃）实现高致密的电连接。该导电浆料不仅具有优异的导电性，且已通过UHAST（无偏压高加速应力测试）、TCT（温度循环测试）以及高温存储等可靠性验证。由该材料打印而成的微屏蔽结构能够保持稳定的机械强度与电学性能，无分层、无开裂，满足射频前端模组的应用标准。

展望未来：开启系统级封装（SiP）新可能

射频前端模组的高密度集成是无线通信技术发展的方向，而高效可靠的电磁屏蔽是实现这一趋势的重要支持。以贴装金属罩、引线键合、激光刻槽填胶为代表的传统屏蔽工艺，在当前的高密度要求下逐渐面临新的挑战。微纳墨水直写电子增材制造技术的出现，为系统级封装（SiP）产业提供了一条全新的可行路径。

「西湖未来智造」正借助增材制造的力量，探索微电子制造的更多可能。微纳墨水直写电子增材制造技术，不仅是对传统工艺的补充，更是一种制造思路的拓展。它以“加法”思维，解决了减材制造难以处理的微观结构难题。在射频前端模组不断走向高集成度与轻薄化的今天，「西湖未来智造」的这一解决方案，以更紧凑的空间占用、更具竞争力的成本、更灵活的设计，为5G乃至下一代通信终端提供了可靠的技术支持。
